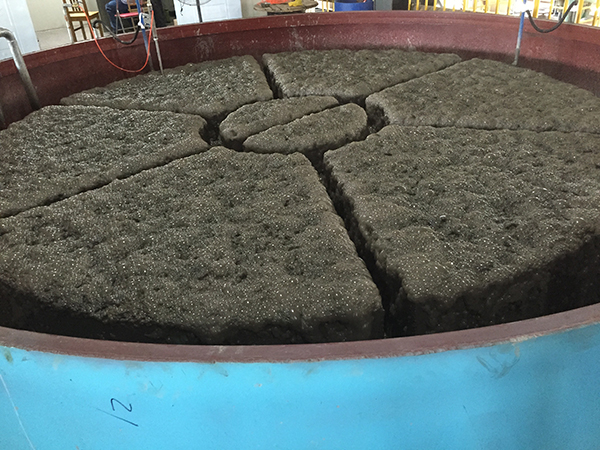

Flotationssäule – 3,6 m

Kurze Beschreibung:

Die Flotationskolonne ist ein neuartiger Flotationsabscheider ohne Laufrad im Inneren.In den letzten Jahren wurde es in vielen Flotationsstufen von Nichteisenmetallmineralien wie Molybdän, Wolfram, Kupfer, Blei, Zink, Lithiumerzen und Nichtmetallen wie Schwefel- und Phosphorerzen eingesetzt.Außerdem wurde es als Umkehrflotationsausrüstung zur Entsilizierung von Eisenkonzentrat verwendet.


Produktdetail

Produkt Tags

Arbeitsprinzip

Eine typische Konfiguration einer Säule ist oben dargestellt.Es besteht aus zwei Hauptabschnitten: dem Waschbereich und dem Rückgewinnungsbereich.Im Abschnitt unterhalb des Zufuhrpunkts (dem Rückgewinnungsabschnitt) kommen in der absteigenden Wasserphase suspendierte Partikel mit einem aufsteigenden Luftblasenschwarm in Kontakt, der von Blasengeneratoren vom Lanzentyp im Säulenboden erzeugt wird.Schwebefähige Partikel kollidieren mit den Blasen, haften an ihnen und werden zum Waschbereich oberhalb der Einspeisestelle transportiert.Nicht schwimmfähiges Material wird durch ein hochmontiertes Tailing-Ventil entfernt.Gangartpartikel, die lose an Blasen haften oder in Blasenströmen mitgerissen werden, werden unter der Wirkung des Schaumwaschwassers zurückgewaschen, wodurch die Kontamination des Konzentrats verringert wird.Das Waschwasser dient auch dazu, den Fluss der Zufuhraufschlämmung die Säule hinauf zum Konzentratauslass zu unterdrücken.In allen Teilen der Kolonne gibt es einen nach unten gerichteten Flüssigkeitsstrom, der verhindert, dass große Mengen an Zufuhrmaterial in das Konzentrat fließen.

SDF

Merkmale

  1. Hohes Konzentratverhältnis;

Im Vergleich zur herkömmlichen Flotationszelle weist die Flotationssäule eine relativ hohe Schaumschicht auf, die die Konzentrationsfunktion für Zielmineralien verbessern und so ein höheres Analysekonzentrat erzeugen kann.

  1. Energieeffizient;

Ohne mechanischen Propeller oder Rührer realisiert dieses Gerät die Schaumflotation durch Blasen, die vom Luftkompressor erzeugt werden.Im Allgemeinen hat die Säulenaufrufmaschine einen um 30 % geringeren Stromverbrauch als die Flotationsmaschine.

  1. Niedrige Baukosten;

Für die Installation der Flotationssäule ist nur eine geringe Stellfläche und ein einfaches Fundament erforderlich.

  1. Geringer Wartungsaufwand;

Die Teile der Flotationssäule sind robust und langlebig. Lediglich die Begasungsdüsen und Ventile sollten regelmäßig ausgetauscht werden.Darüber hinaus kann die Wartung ohne Abschalten der Anlage durchgeführt werden.

  1. Automatische Kontrolle.

Ausgestattet mit einem automatischen Steuerungssystem können die Bediener die Flotationssäule nur per Mausklick am Computer bedienen.

Anwendungen

Flotationskolonnen können für den Umgang mit Nichteisenmetallen wie Cu-, Pb-, Zn-, Mo- und W-Mineralien und nichtmetallischen Mineralien wie C-, P- und S-Mineralien sowie Abfallflüssigkeiten und Rückständen aus der chemischen Industrie und der Papierherstellung eingesetzt werden , Umweltschutz usw., insbesondere bei der technischen Innovation alter Bergbauunternehmen und der Kapazitätserweiterung, um eine „größere, schnellere, bessere und wirtschaftlichere“ Leistung zu erzielen.

Ausrüstungsteile

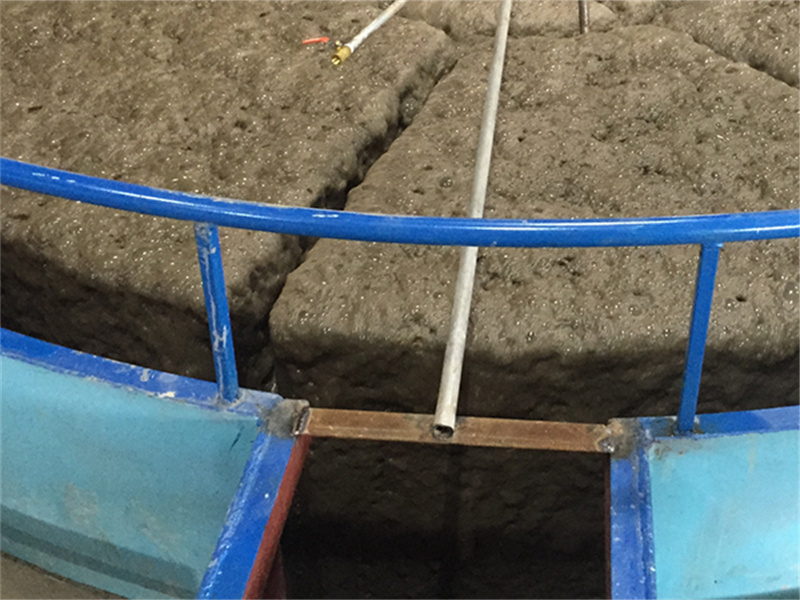

Schaumstofftrog

Schaumstofftrog

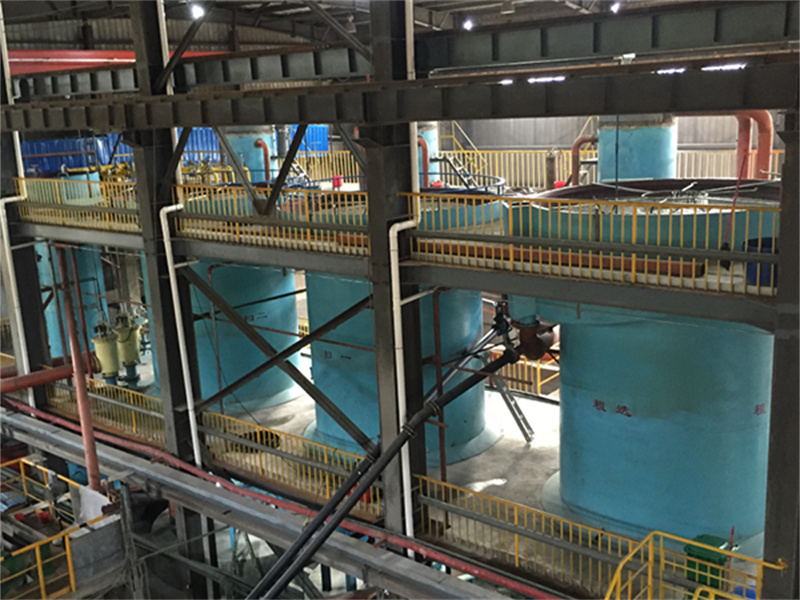

Plattform- und Säulenzellentank

Säulenzellentank

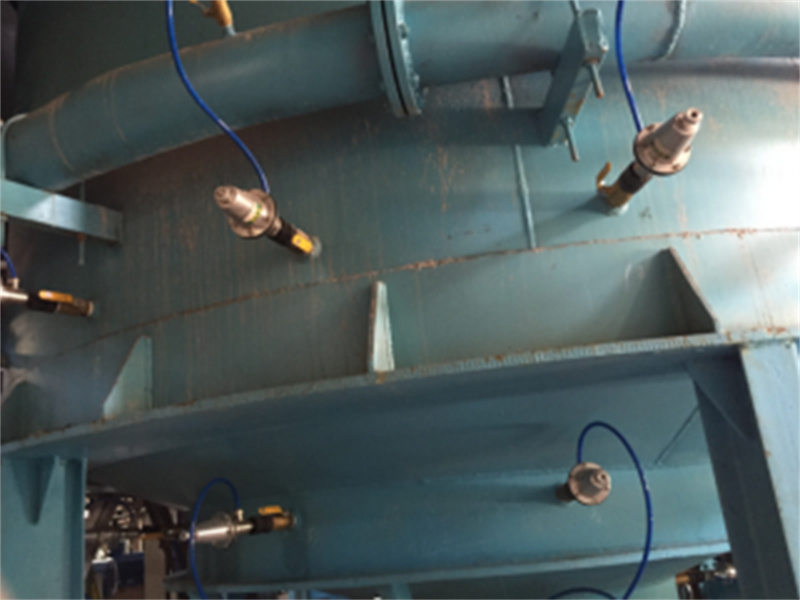

Sparger

Sparger

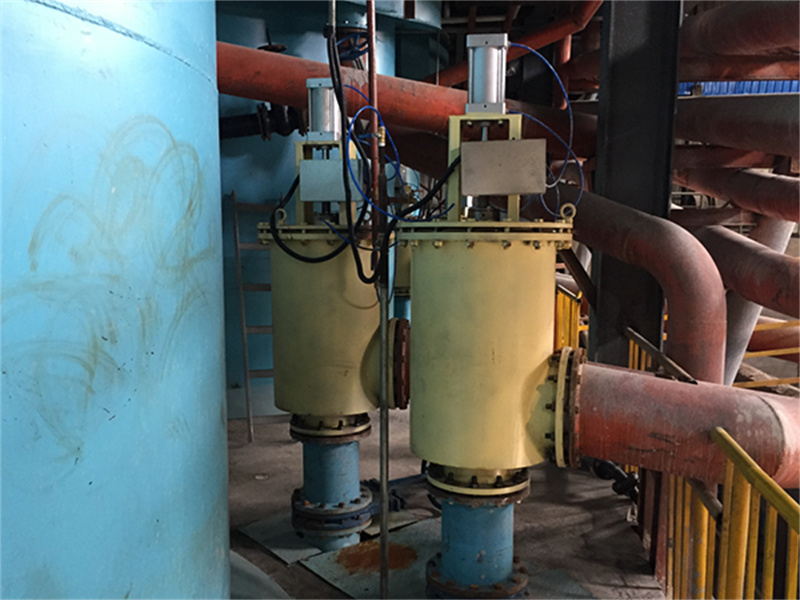

Tailing-Ventil

Tailing-Ventil

Parameter

Spezifikation

ΦD×H(m)

Blasenzonenbereich

m2

Futterkonzentration

%

Kapazität

m3/h

Belüftungsrate

m3/h

ZGF Φ0,4 × (8~12)

0,126

10-50

2-10

8-12

ZGF Φ0,6 × (8~12)

0,283

10-50

3-11

17-25

ZGF Φ0,7 × (8~12)

0,385

10-50

4-13

23-35

ZGF Φ0,8 ×(8~12)

0,503

10-50

5-18

30-45

ZGF Φ0,9 × (8~12)

0,635

10-50

7-25

38-57

ZGF Φ1,0 ×(8~12)

0,785

10-50

8-28

47-71

ZGF Φ1,2 ×(8~12)

1.131

10-50

12-41

68-102

ZGF Φ1,5 × (8~12)

1.767

10-50

19-64

106-159

ZGF Φ1,8 × (8~12)

2.543

10-50

27-92

153-229

ZGF Φ2,0 ×(8~12)

3.142

10-50

34-113

189-283

ZGF Φ2,2 ×(8~12)

3.801

10-50

41-137

228-342

ZGF Φ2,5 ×(8~12)

4.524

10-50

49-163

271-407

ZGF Φ3,0 ×(8~12)

7.065

10-50

75-235

417-588

ZGF Φ3,2 ×(8~12)

8.038

10-50

82-256

455-640

ZGF Φ3,6×(8~12)

10.174

10-50

105-335

583-876

ZGF Φ3,8 ×(8~12)

11.335

10-50

122-408

680-1021

ZGF Φ4,0 ×(8~12)

12.560

10-50

140-456

778-1176

ZGF Φ4,5 ×(8~12)

15.896

10-50

176-562

978-1405

ZGF Φ5,0 ×(8~12)

19.625

10-50

225-692

1285-1746
